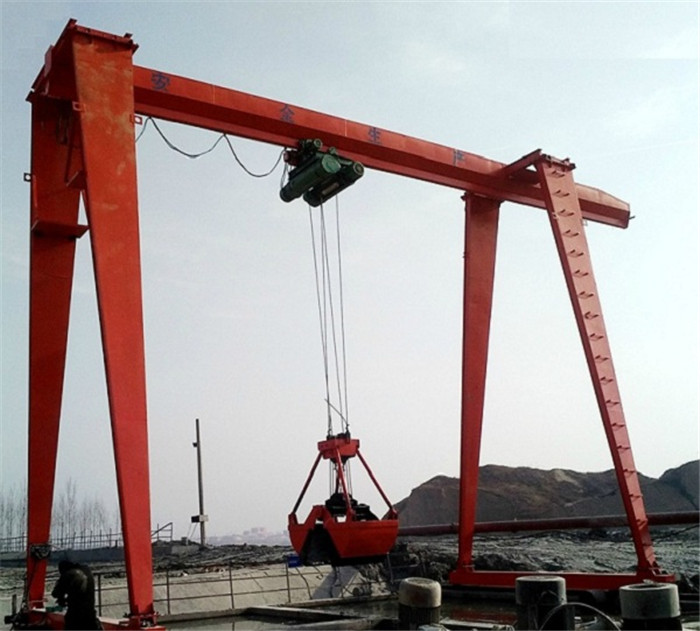

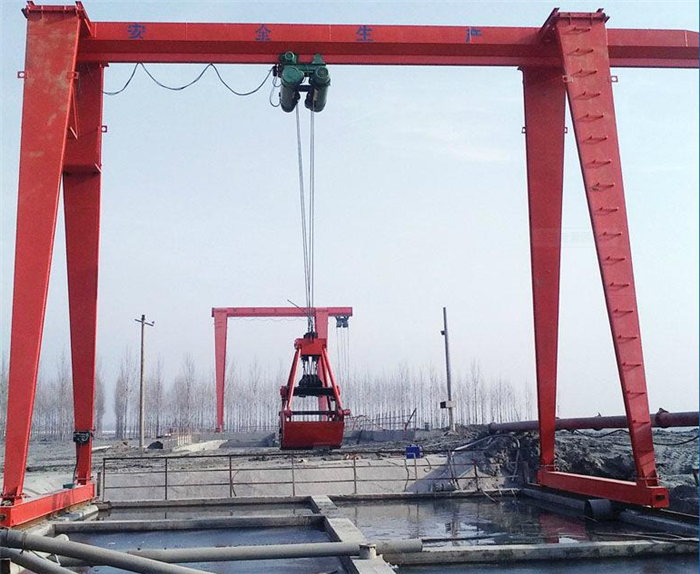

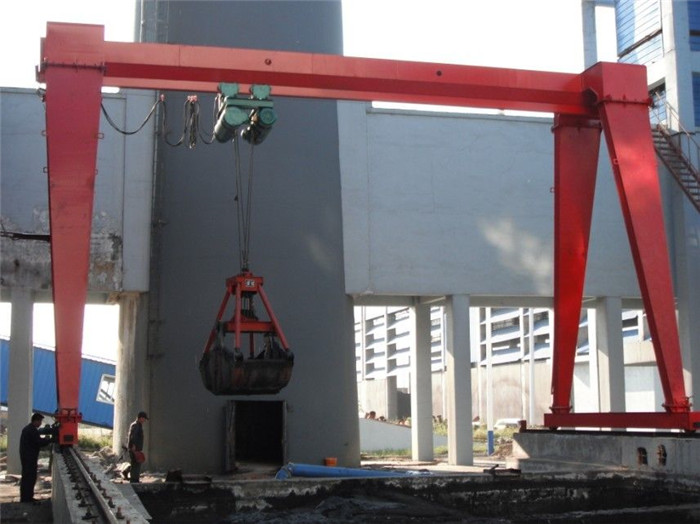

MHZ型抓斗電動葫蘆門式起重機——搬運各種散料物品,如煤、砂、水泥、焦碳、鹽等;抓斗起重機的小車上布置有兩套相同的卷?yè)P(yáng)機構,完成抓斗的起升、開閉動作。開閉卷筒除完成抓斗的張開和閉合作業外,還配合起升卷筒共同完成抓斗的升降作業。四繩抓斗是抓斗起重機的專用吊具,可自動抓取散裝物料,如配特殊四繩抓具,也可抓取圓木竹等長材物料。每種起重量均有輕型、中型和重型三種抓斗型號,抓斗的自重計算在起重量之內。對于不同的物料和作業場所,抓斗又分帶齒和不帶齒兩種抓斗,抓斗的開閉方向分為與主梁平行和垂直兩種,在水中作業時應采用帶孔抓斗。起重機規格參數包括起重量、跨度、工作級別、起升高度、各機構工作速度、最

大輪壓、起重機工作極限等,其中起重量、跨度、工作級別通過標記可表示出來,其余參數需點擊咨詢了解

起重量:5t10t10/3.2t16/3.2t20/5t32/5t50/10t75/20t100/20t

160/32t25050t

跨度:10.5m13.5m16.5m19.5m22.5m25.5m28.5m31.5m

工作級別:按起重機的利用等級和載荷狀態可分為A1A2A3A4A5A6

A7A8八個級別;

起重機的構造

電動雙梁橋式起重機由小車、大車運行機構、橋架、電氣、專用吊具五部分組成,

小車上布置有起升機構和小車運行機構,具體結構見圖2、3、4

1.小車

主起升：由電機一半齒聯軸器一軸—半齒聯軸器一減速器一卷筒組構成

副起升：由電機一半齒聯軸器一軸一半齒聯軸器一減速器一卷筒組構成

小車運行：由電機一全齒聯軸器一減速器一驅動車輪組構成,為集中驅動
