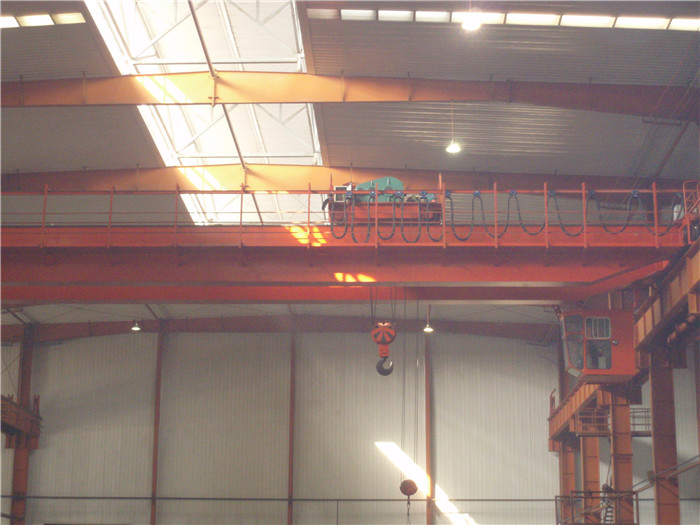

QE型雙梁橋式起重機技術描述

1概述

1.1適用工況型雙梁橋式起重機技術描述本起重機適用于各類通用工況場合,用于物料的吊運,設備的安裝檢修,是用途廣泛的通用起重設備。

12主要結構特點

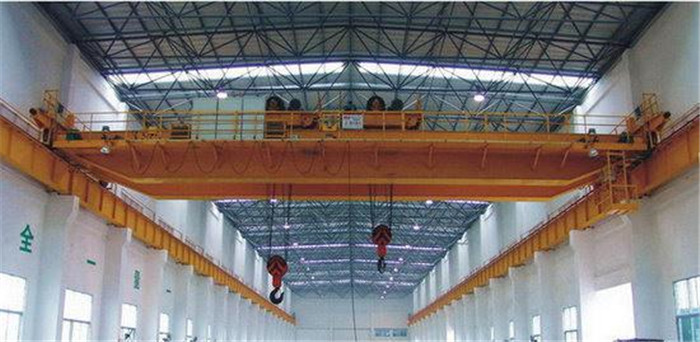

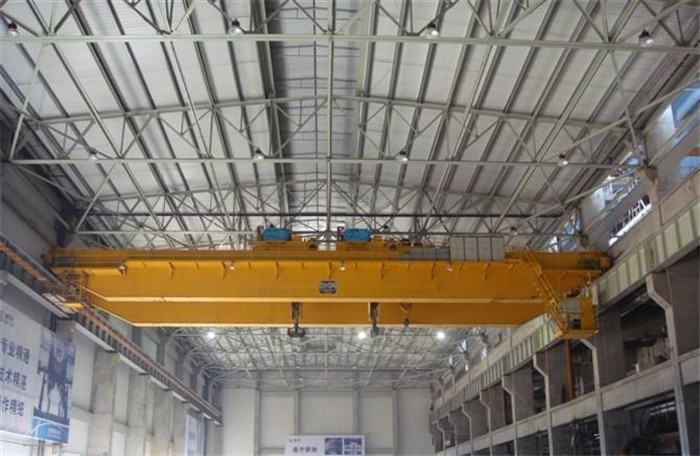

本起重機采用雙梁雙、雙小車的結構型式。起重機每臺卷揚小車上均設有一套獨立的傳動系統,兩臺卷揚小車各自的起升機構,既可獨立完成吊運,又可問升同降、同左同右協同完成工作

主要結構技術說明

41橋架

橋架是起重機的主要受力構件,采用雙梁雙軌的結構形式,以主端梁為主要受力件,輔以小車軌道、走臺、欄桿、梯子等附屬金屬結

成主梁為正軌箱形結構,主梁截面采用 ANSYS有限元計算方法進行系的分析計算,確保其具有足夠的強度、剛度和整體穩定性主梁的主要受力件材料為Q235-B,最小板厚不小于6mm主梁、端梁的蓋板和腹板的橫向?qū)雍附涌p、腹板與蓋板之間的聯接焊,采用埋弧焊或氣體保護焊后進行無損傷檢驗Om主梁上拱度為(1-1.4)S/1000且最上拱度位置控制在跨度中部1/10范圍內。小車軌道采用把接頭焊為一體的整根軌道,保證小車運行良好端梁為箱形結構,端梁與主梁聯接為剛性聯接,端梁斷開處,采用高強度螺栓聯接,每塊連接板上采用鉸孔螺栓定位,在出廠時已做好定位對號標記橋架走臺踏面采用防滑花紋鋼板,厚度3橋架的通道上均設置了高度為1050mm的欄桿,欄桿設有間距為350mm的水平橫桿,底部設有高度為70mm的圍護板,欄桿上任何一處都能承受1kN(100kg)來自任何方向的載荷而不產生塑性變形。為了便于運輸、裝卸和工地的安裝的起吊,在主要部件上均設置了供吊裝用的吊耳、吊孔等,這些吊耳、吊孔的強度和位置,充分考慮吊裝的安全性和方便性。

42司機室

司機室是操作人員操縱起重機的工作場所,采用封閉式、鋼化玻璃保溫型司機室。其結構型式的設計既考慮各種功能需求、堅固耐用、安全可靠,又考慮視野良好,舒適美觀,使司機在操作時感覺心情舒暢,室內配臺冷、暖空調器,司機室內溫度保持+20~35℃范圍內,使司機能在良好的環境下工作。
