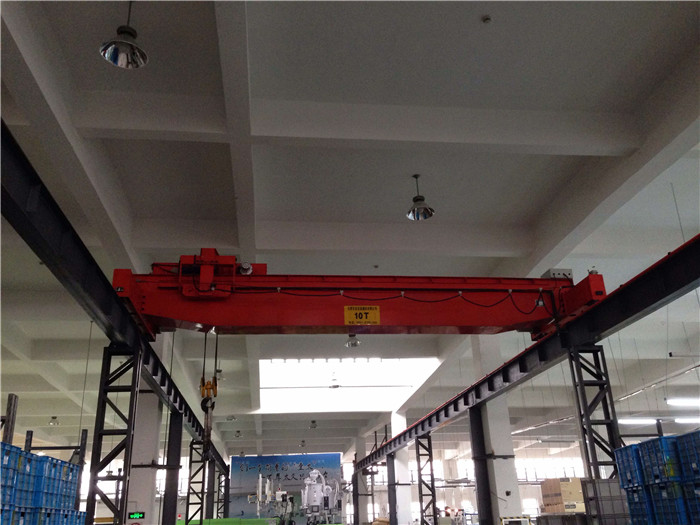

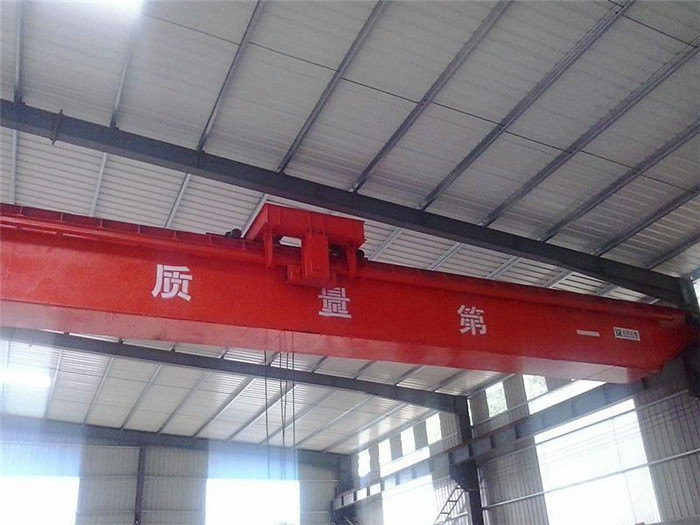

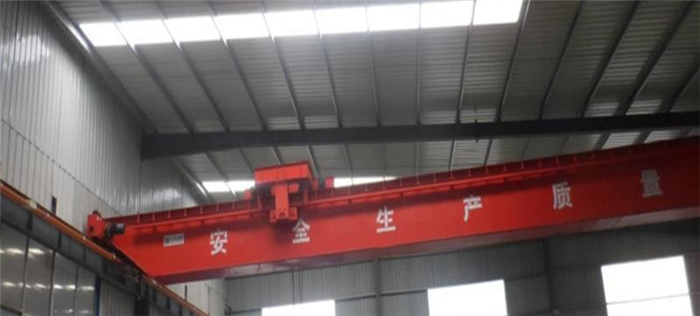

LDP單梁橋式起重機(以下簡稱起重機)是一種橋架通過兩側橫梁支承在軌道上的橋架型起重機。是使掛在起重機吊鉤或其它取物裝置上的重物在空間實現垂直升降和水平移動的起重設備。它廣泛使用于機械制造、裝配、生產車間和倉庫,其取物裝置通常為吊鉤該起重機設計制造過程嚴格依照:GB/T1306-2008《電動單梁橋式起重機》;GB3811-2008《起重機設計規范》;GB6067-2010《起重機械安全規程》等國家標準及相關特種設備制造安全監察規程。起重機與CD1、MD1等形式的電動葫蘆配套使用,成為一種有軌運行的輕小型起重機,其適用起重量為1~20噸,適用跨度為7.5~22.5m,工作環境溫度在-30~+40℃范圍內。為了方便使用,設有地面和駕駛室兩種操作方式,駕駛室又設有端面及側面開門兩種形式,以供用戶選擇使用。其結構特點如下:

1、金屬機構部分

主梁采用鋼板壓延成形的U型槽鋼,再與工字鋼組焊成箱型實腹板,橫梁也是采用鋼板壓延成U型槽鋼,再組焊成箱型橫梁,為了儲存運輸方便,主橫梁之間用M20螺栓(45號鋼制)連接成為一體

2、電動葫蘆

電動葫蘆可升起重物,并沿主梁橫向移動,其結構特點詳情請點擊網站客服進行咨詢。

3、運行機構

本產品是采用分別驅動形式,驅制動靠錐形制動電動機來完成,傳動是采用開一閉”式齒輪傳動,其閉式齒輪傳動部分是采用具有錐形轉子電機驅動的兩級齒輪減速機。

4、電氣設備

本產品為操作人員安全起見,控制部分采用安全電壓36V,所用運行電動機有單速錐形鼠籠電動機和錐形繞線電動機兩種形式。隨操縱形式的不同,設有兩種電器控制,電動葫蘆及整個起重機均設有安全裝置,如起升限位開關,終點限位開關等。
